ПВУ-220

Модель снята с производства.
Установка с альтернативной очисткой воздуха - ПВУ-350



PVU - 220 Вентиляция квартир, офисов, домов.

 ''PVU - 220'' Приточная установка для бесшумной вентиляции квартир и офисов. Оснащена встроенным шумоглушителем, автоматикой и 3х ступенчатой очисткой воздуха (Пылевой фильтр, фотокаталитический фильтр, угольный фильтр).

1. Очень часто о необходимости вентиляции квартиры люди вспоминают уже после декоративной отделки помещения поэтому PVU-220 была создана так , что бы монтаж вентиляции не нарушал уже законченный ремонт. Установка может располагаться как вертикально так и горизонтально. В случаях размещения установки внутри помещения (на застекленном балконе), забор воздуха с улицы осуществляется посредством воздуховода,выведенного от заборного фланца на улицу (см. п2 комплектация).
2. Малые размеры помещения (низкие потолки, отсутствие подсобных помещений), не препятствуют установке вентиляции.

3. Значительная экономия средств, за счет отсутствия отделочных работ после монтажа вентиляции.

4. Низкий уровень шума ! ! ! Установка работает практически беззвучно, что позволяет использовать ее ночью, во время сна.

5. Высокая степень очистки воздуха. В базовый комплект «PVU-220» входит 3-х ступенчатая система очистки приточного воздуха, исключающая проникновение в вентилируемое помещение не только вредных частиц, но и запахов.

6. Использование P.T.C. нагревателей, пожаробезопасных и не сжигающих кислород. (см. раздел керамические нагреватели).

7. Простота в обслуживании не требующая вызова специалиста.



Скачать чертеж PDF

Технические характеристики



Производительность, м3/час.

80 / 120 / 220

Потребляемая мощность вентилятора, кВт

0,11

Максимальная потребляемая мощность, кВт

2,11

Напряжение питания, В

220

Класс защиты

IP 44

Вес, кг

49

Размещение

Внутреннее/наружное.

Кабель пульта ДУ

10х0,5мм.

Кабель электропитания.

3х2,5мм.

Уровень шума дБ.







Комплектация

1 Тепло, звука, влагонепроницаемый корпус.
(производство Россия-Италия)

Жесткий каркас из алюминиевого профиля. Стенки из оцинкованной стали с пенополиуретановым наполнителем 25мм (не гигроскопичен, по теплоизоляции равносилен 50мм минеральной ваты)

2 Воздушный утепленный клапан с электромеханическим приводом. Привод оснащен возвратной пружиной. При отключении питания, воздушный клапан закрывается действием пружины.
(производство Германия.)

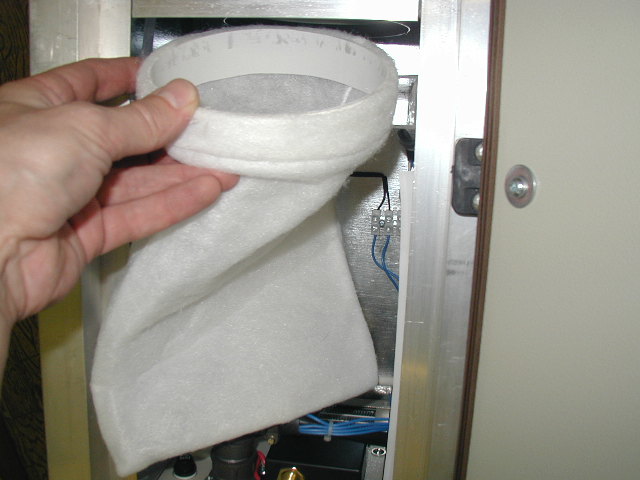

3 Пылевые фильтры карманного типа EU-7. различного крепления.
Плотность фильтра EU-7 необходима для долговечности работы угольной секции.
(производство Россия)

4 Датчик давления (датчик состояния загрязненности фильтра)
5 Блок регулирующей автоматики с встроенными в него: Нагревателем , датчиком температуры, предохранителем (20А), концевым выключателем.
(производство Россия-Германия)

6 Фотокаталитический очиститель воздуха с встроенным угольным фильтром (1,3кг).
(производство Россия)

Срок эксплуатации не мене 2х лет.

7

Венилятор центробежный EBM-Papst.   Производство Германия.


8 Шумоглушитель встроенный, длина 1,5м.
(производство Италия)
9 Пульт управления EBERLE.
(производство Германия)
10

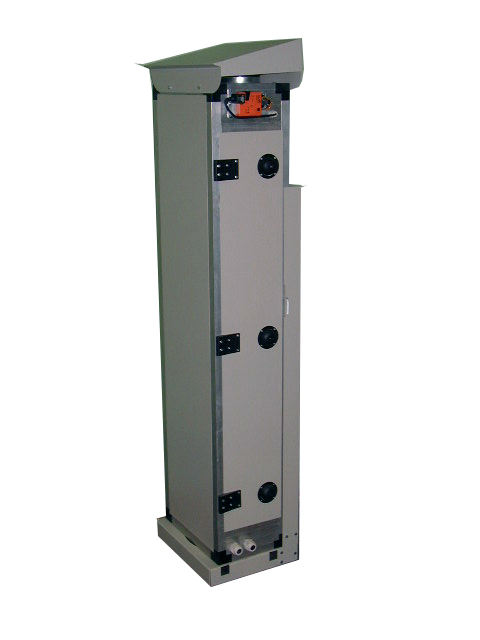

 Монтажные рамы с защитным козырьком.(производство Россия)

Для удобства монтажа, внешний кронштеин горизонтальной рамы находится в откинутом положении и прижимается при погружении в раму установки.

Защитный козырек вертикальной рамы крепится непосредственно к несущему корпусу установки.



Инструкция по монтажу приточной вент. установки PVU-220

Компактная приточная установка (далее установка) имеет класс защиты IP44 и изначально расчитана для монтажа на наружных стенах общественных и жилых зданий.
(Размещение установки внутри помещения значительно проще, и не требует специальной инструкции.)


Монтаж производится в несколько приемов:

1 Необходимо определить место расположения установки.(от этого зависит выбор правого или левого исполнения прибора).
2 Разметить отверстия под бурение каналов приточного воздуха на внутренней стороне стен вентилируемых помещений.
3

С помощью коронки Ф125мм, пробурить размеченные отверстия.

Обратите ВНИМАНИЕ на размеры буровой установки. Бывали случаи когда буровая установка не умещалась в нужном месте !

4 Приложить шаблон к готовому отверстию с наружной стороны стены. Шаблон устанавливается с целью выверки центрального, верхнего крепежного отверстия рамы приточной установки. В нижней части шаблона имеется отверстие, отображающее первый (центральный) крепежный болт (фур) рамы.
5 Пробурить отверстие 12мм и установить в него крепежный фур, не затягивая его до конца.
6 Вывесить раму на центральном, верхнем фуре и отметив оставшиеся три крепежных отверстия, пробурить и закрепить в них болты крепления рамы.

7 Установить монтажный мостик, закрепив его ограждением – фиксатором.
Мостик позволяет монтировать установку на наружной стене, не прибегая к услугам альпиниста.
8 Установить защитный козырек.
9 Опустить установку на мостик, по которому, как по рельсам переместить на раму и закрепить болтом-стержнем. Болт вставляется горизонтально, поперек установки, проходя через раму и панель установки, прилегающую к стене.
10 В непосредственной близости от установки с внутренней стороны в стене пробурить отверстие Ф 25мм, для прокладки силового 3х2,5 и управляющего 10х0,5 кабелей. После заведения кабелей в помещение, отверстие запенивается. Кабель 10х0,5 соединяют с выносным пультом, а кабель 3х2.5 с вилкой для включения в бытовую розетку.
11 Обвязка воздуховодами.
Вставить жесткий воздуховод Ф100мм в отверстие в стене(предварительно отрезав его нужной длины, по толщине стены) состыковав его с фланцем установки. Загерметизировать щели вокруг воздуховода с помощью монтажной пены. Закрепить воздухораспределительный диффузор. Подсоединение воздуховодов другой комнаты производится по той же схеме, отличие заключается в предварительно закрепленном колене от установки к отверстию в стене. Для исключения промерзания, колено обязательно утепляется пенофолом или другим теплоизолирующим материалом. Возможен вариант внутренней разводки декоративными пластиковыми воздуховодами.

Вид снаружи. Вид в помещении.













VENTMACHINE

Производитель вправе вносить изменения во внешний вид, технические характеристики и комплектацию устройства. Актуальную информацию смотрите на сайте производителя вентиляционного оборудования.
