Энергосберегающие Р.Т.С. нагреватели для вентиляции.

керамический полупроводниковый нагреватель

Освоена технология производства терморезисторов с положительным температурным коэффициентом сопротивления (PTC) и различных отопительных устройств с их применением.

Такой эффект достигается за счет свойств полупроводниковой РТС-керамики, из которой изготавливаются РТС-терморезисторы (позисторы), имеющие нелинейную зависимость электрического сопротивления от температуры нагрева. При подаче напряжения на терморезистор, он начинает нагреваться и при превышении точки температуры Кюри (температура минимального сопротивления) сопротивление позистора резко увеличивается, ограничивая протекающий через его ток, и стабилизируется в так называемой «точке переключения», которая определяется составом керамики и может быть выбрана в достаточно широком диапазоне. Для данных устройств она составляет 235±15°С. Данная температура поддерживается в теле позистора даже при самом интенсивном съеме тепла с его поверхности.

Указанные свойства позисторов определяют преимущества построенных на его основе отопительных устройств для обогрева воздуха перед устройствами с традиционными трубчатыми электронагревателями:

  • Пожаробезопасность: максимальная температура на поверхности нагревателя даже в аварийном режиме (при остановке вентилятора) не превышает 250°С, на корпусе реального нагревательного устройства за счет потерь при теплопередаче не более 95°С;

  • Свойства саморегулирования: отдаваемая тепловая мощность зависит от температуры окружающей среды (чем ниже температура, тем выше мощность) и скорости воздушного потока через нагреватель, что определяет возможность достаточно простого управления тепловой мощности изменением производительности воздушного потока (при отключении вентилятора потребляемая мощность уменьшается на порядок);

  • Экологическая чистота: не сжигается кислород воздуха, не образуются угарный газ и другие вредные вещества, не выделяются специфические запахи;

  • Стабильность мощности: изменение напряжения на ±25% приводит к изменению мощности около ±10%;

  • Высокая электропрочность: пробивное напряжение 500-700В;

  • Высокая удельная мощность: нагревательный регистр размерами 154х102х20мм обеспечивает мощность 2,5 кВт при производительности воздуха 200м3/час;

  • Отсутствие инфракрасного излучения, что позволяет располагать рядом с регистрами детали из нетермостойких пластмасс, двигатели вентиляторов, что не приведет к их перегреву:

  • Длительный срок службы (не менее 20000 часов непрерывной работы, теряют работоспособность только при полном механическом разрушении).

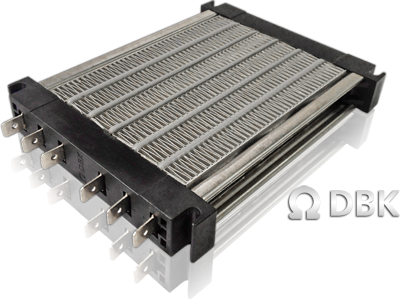

Регистры нагревательные типа РН предназначены для преобразования электрической энергии в тепловую. Они могут быть широко использованы в различных устройствах для нагрева воздуха, используемых как основные или дополнительные источники тепла.

Конструкция регистра позволяет встраивать его в любые устройства, обеспечивающие равномерный воздушный поток через радиатор регистра, причем эффективность регистра как теплопроизводящего элемента повышается с увеличением производительности воздушного потока и снижением температуры проходящего через регистр воздуха. Из этого следует, что тепловыми характеристиками регистра можно управлять, изменяя воздушный поток, проходящий через регистр. Применение регистров с большим количеством терморезисторов (например, пятирядных РН25А5-I) оправдано при создании тепловых панелей, работающих с высокой производительностью воздушного потока, что определяет высокий КПД системы.




Представленные графики дают представление об основных свойствах регистров.

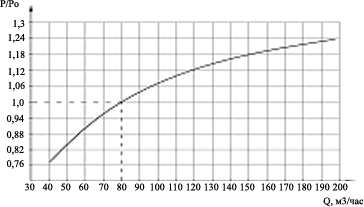

Типовая зависимость мощности регистра от производительности воздушного потока

Типовая зависимость мощности регистра от производительности воздушного потока

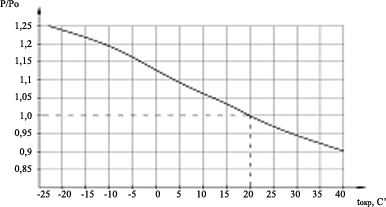

Типовая зависимость мощности регистра от температуры окружающей среды
Типовая зависимость мощности регистра от температуры окружающей среды

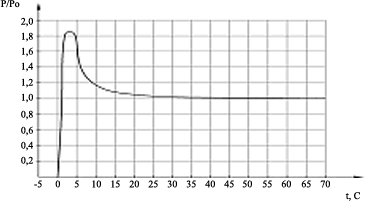

Характер временной зависимости мощности регистра при включении
Характер временной зависимости мощности регистра при включении
Применение нагревательных регистров и тепловых панелей на их основе позволяет изготавливать: тепловентиляторы, тепловые пушки; технологические установки для сушки; канальные нагреватели для систем приточной вентиляции, климатических систем отопления или догрева помещений, вентиляционных систем поддержания микроклимата; крышные, потолочные, настенные, напольные и встраиваемые воздухонагревательные агрегаты; другие тепловые и отопительные устройства и системы: кондиционеры, электрокалориферы, воздушные тепловые завесы и т.д.
