ПВУ-350

Отличительные особенности:

Изготовлена из комплектующих лучших мировых производителей
Компактные размеры (учитывая максимальную комплектацию)
Встроенный шумоглушитель, делающий установку почти беззвучной
Интеллектуальная система управления:

Пульт управления GTC с сенсорным цветным дисплеем
Многофункциональный интерфейс
Автоматическое поддержание заданной температуры
Трёхступенчатая регулировка количества подаваемого воздуха
Автоматическое понижение скорости вентилятора
Система контроля загрязненности фильтра
Отображение всех режимов и настроек на пульте управления
Температурные графики в режиме онлайн
Возможность подключения дополнительного оборудования (увлажнитель, ККБ, датчики CO₂ и другие внешние устройства)

Пожаробезопасные полупроводниковые керамические нагреватели
Встроенный воздушный клапан оснащенный электроприводом Belimo (Швейцария) с возвратной пружиной.
Принудительно закрывает клапан в случае отключения электропитания.
Угольно-фотокаталитический фильтр глубокой очистки воздуха
Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
Упрощенная система обслуживания
Монтаж, не нарушающий отделку помещения
Возможность вентиляции нескольких помещений
Возможность монтажа на вентилируемом фасаде
Удобные разъемы блока АВН
Вентилятор с встроенными амортизаторами
Система герметичного прижима пылевого и фотокаталитического фильтров, препятствующая проникновению мелких частиц пыли, минуя фильтр
Тепло-звукоизоляция корпуса с использованием пенополиуретановых сендвич панелей
Вариант исполнения:

левая / правая (зависит от ориентации двери)
горизонтальная / вертикальная (зависит от расположения на раме)

Встроенная автоматика

Выпускается с автоматикой Zentec Zentec и GTC GTC

Тип автоматики	Zentec	GTC
ПУЛЬТ УПРАВЛЕНИЯ
Тип дисплея	Монохромный, 3.5‛	Цветной, сенсорный, 3.5‛, 320х240
Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса).
Язык интерфейса	Английский	Английский / Русский
ФУНКЦИОНАЛЬНОСТЬ
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С
Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования
Переключение скоростей вентилятора
Защита от перегрева калорифера
Контроль загрязненности воздушного фильтра
Контроль состояния датчиков на обрыв и короткое замыкание
Индикация температуры воздуха в помещении (по датчику пульта)
ИК-пульт дистанционного управления
Автономное питание часов	до 7 часов
Отображение графика изменения температур в процессе функционирования установки
Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха.
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.
Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
Таймер	Суточный, до 9 однозначных (скорость или температура или вкл/выкл) команд	Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
Возможность управления внешним компрессорно-конденсаторным блоком
Возможность управления внешним увлажнителем
Возможность подключения датчика влажности
Возможность подключения датчика СО₂
Возможность управления внешним односкоростным вентилятором
Возможность управления внешним многоскоростным вентилятором
Датчик наружного воздуха
	Читать подробнее об автоматике Zentec	Читать подробнее об автоматике GTC

Технические характеристики:

Скорость вращения вентилятора		1	2	3
Производительность, м³/час		140	220	350
Уровень шума на выходе из установки, dB		29	31	33
Мощность вентилятора, кВт		0,15
Мощность нагревателей		В однофазных установках существует возможность уменьшения мощности нагревателей за счёт программного отключения второй ступени нагрева.
	2 ступени нагрева, кВт [стандарт]	P_max = 6, P_ном = 4 (Δ_нагр = 40°C)
	1 ступень нагрева, кВт	P_max = 3, P_ном = 2 (Δ_нагр = 25°C)
	Количество ступеней определяется при заказе установки, но при необходимости изменяются программно в процессе эксплуатации.
Напряжение питания, В / Гц		220 / 50 [стандарт] 380 / 50
Кабель электропитания, мм²		3 × 2,5 5 × 1,5
Рекомендованный автоматический выключатель для электропитания		32А 25А
Кабель пульта управления		UTP 2 × 2 (две витые пары)
Габаритные размеры, мм		1455 × 500 × 330
Вес, кг		59
Класс защиты		IP 44
Размещение		Внутреннее / Наружное
Степень очистки воздуха	Пылевой фильтр	EU9
	Фотокаталитический фильтр	Разлагает на безвредные вещества: Аллергены, вирусы, запахи, токсичные органические соединения. Токсичные примеси с молекулярной массой более 40 атомных единиц
	Адсорбционный фильтр	Гранулированный активированный уголь
Режим работы		Непрерывного действия
Поддержание заданной температуры приточного воздуха, °C		В диапазоне +10...+30
Условия эксплуатации:	Температура входного воздуха, °С	-26 / +50

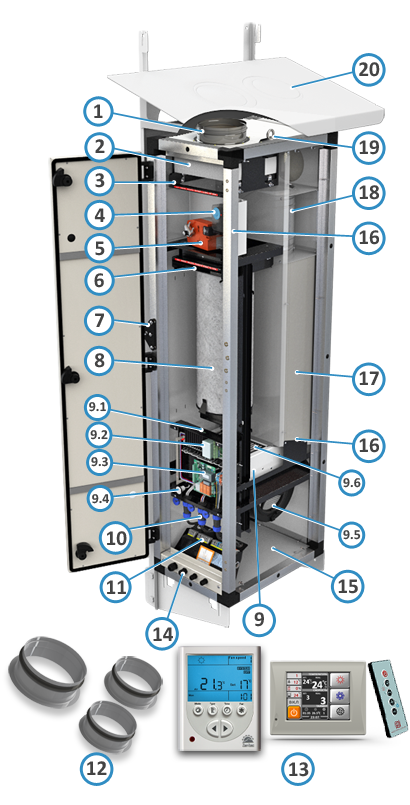

Комплектация

Входной фланец
Пылевой фильтр EU9
Прижимной механизм пылевого фильтра
Датчик давления
(HK INSTRUMENTS, Финляндия)
Электропривод воздушного клапана
(Belimo, Швейцария)
Прижимной механизм фильтра ФКО
Кронштейны фиксации (2шт)
Угольно-фотокаталитический фильтр
с люминистцентными лампами
Cъёмный Блок АВН
(автоматики, вентиляции и нагрева)

Пожарные датчики (3шт)
Плата управления регистрами нагрева
Управляющая автоматика ZenTec или GTC
Герконовый выключатель
Вентилятор центробежный
(EBM-Papst, Германия)
Керамические нагреватели PTC
(DBK, Германия) (2шт)

Разъемы на кабель (3шт)
Клеммы — WAGO (Германия)
Выходные фланцы
(в комплекте 2шт ∅125 и 1шт ∅160)
ЖК пульт управления (ZenTec или GTC с доп. ИК-Пультом)
Кабельные гермовводы PG (4шт)
Тепло-звукоизолированный несущий корпус
Температурные датчики (2шт)
Шумоглушитель встроенный
Клапан воздушный
Страховочные петли (2шт)
Монтажная рама с защитным козырьком
вертикальная / горизонтальная
(Опционально, продается отдельно)

Производительность:

Возможность подключения различных устройств

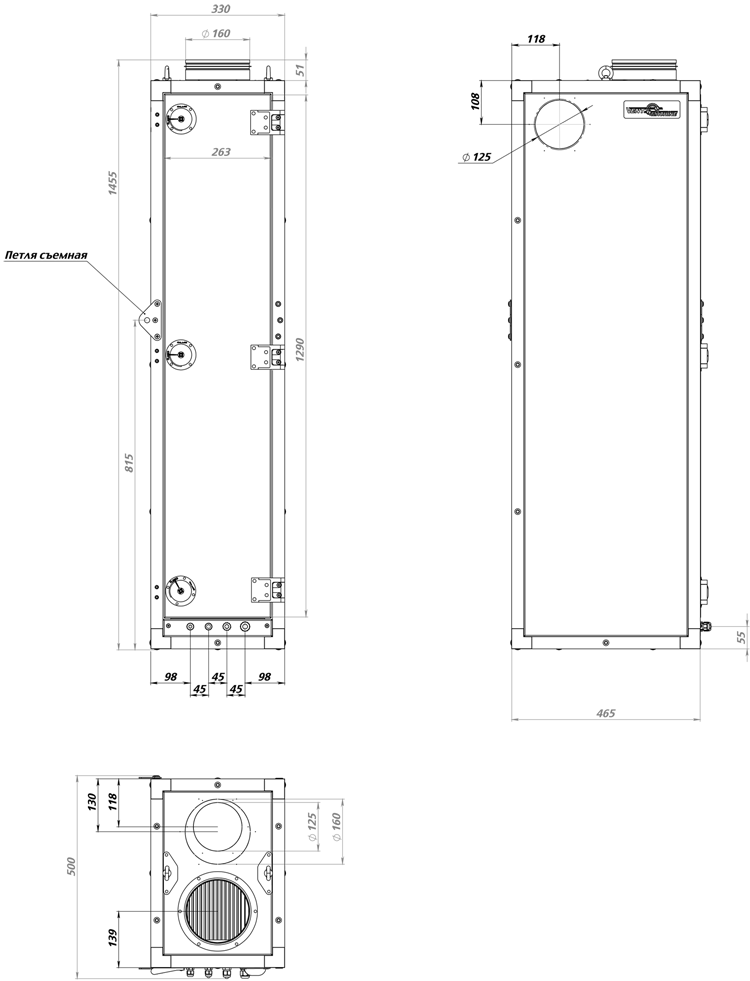

Габаритные размеры

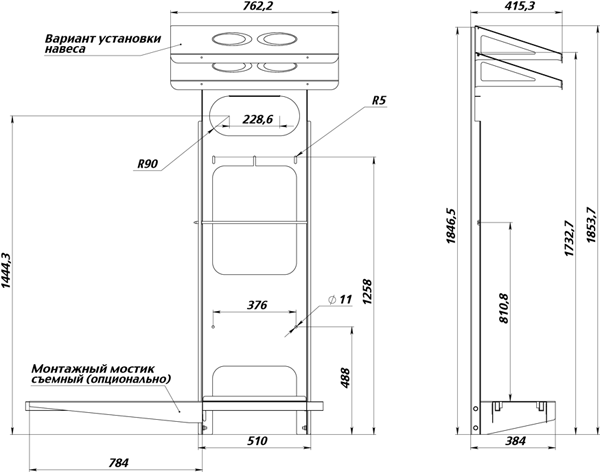

Габаритные размеры вертикальной монтажной рамы

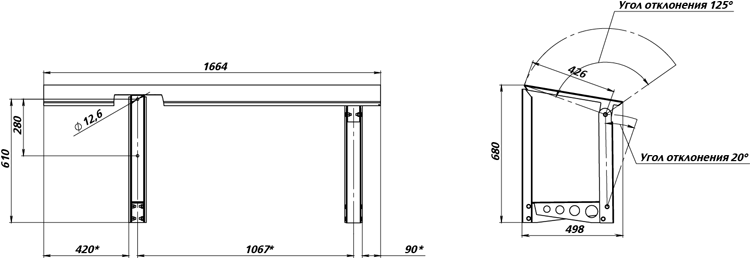

Габаритные размеры горизонтальной монтажной рамы

Габаритные размеры вертикальной монтажной рамы

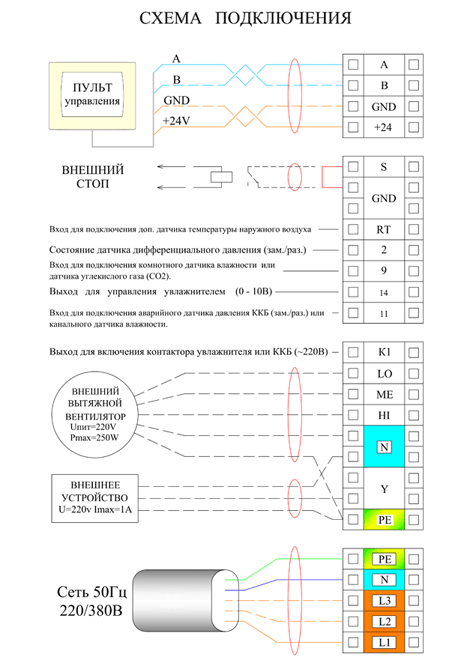

Схема подключения GTC

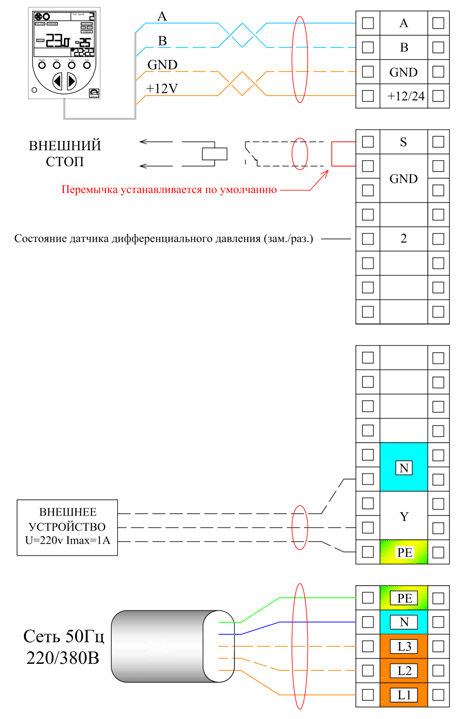

Схема подключения ZenTec

Документация:

Производитель вправе вносить изменение во внешний вид, технические характеристики и комплектацию устройства. Актуальную информацию смотрите на сайте производителя вентиляционного оборудования.
